同步恒定工作頻率;可編程相位延遲用于控制從操作的運行頻率;光—電壓穩壓以及光—電流穩流;模擬調光及脈沖調光;多控制器件下的可調節分置式脈沖調光;啟動或出錯狀態下可程序化的校正電壓時長;開燈保護和短路保護;內置高溫保護與低電壓鎖定模式。TPS68000高效移相全橋CCFL控制器應用電路見圖4。

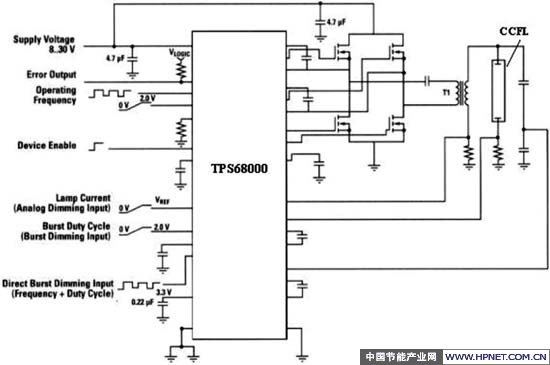

圖4 為TPS68000應用于CCFL示意圖
鹵素?zé)艮D(zhuǎn)轉換器IC
市場中的鹵素?zé)粽?jīng)受可靠性的挑戰,。由于過載和短路故障，電子變壓器經常受到損壞。但是，采用合適的技術，鹵素轉轉換器IC就可以成為解決方案,那就是可以使用一個三端的雙向可控硅開關元件實現鹵素?zé)艄芷骄彾B續的調光。IR2161面臨的挑戰就是在小型的8引腳封裝內提供廣泛的保護特性、燈管電壓調節和調光功能(圖5)。

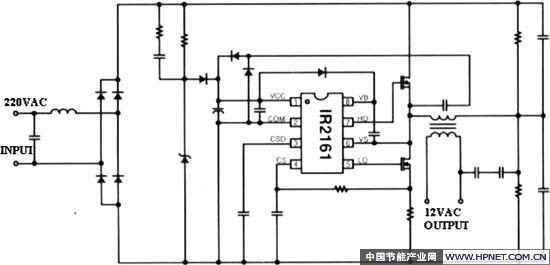

圖5 應用IR2161于鹵素?zé)艨驁D
IR2161鹵素?zé)艚鉀Q方案是一個簡單、優良的設計，減少了總元件數目，并且提供了更高的性能。IC+MOSFET相結合的解決方案將大大提高這些產品的制造能力和可靠性，也有助于這個市場進一步發展。
結語
隨著建筑新照明技術或已有技術的派生得到了發展，譬如直徑很細的熒光管甚至LED，它們將與其相關的應用一起創造自己的新市場領域,其結果是進一步推廣電子節能照明產品以使整個市場受益。 上一頁 [1] [2] [3] [4]
|
