多重傳送完全二線式照明控制系統
多重傳送完全二線式照明控制系統為只用兩根±24v的信號線將所有開關連成網絡，利用脈沖信號進行控制的照明控制系統。該系統可實現系統的簡捷化、靈活化，并減輕維護負擔。該系統證明，高功能的系統并不需要復雜的配線。目前，該系統作為簡捷、高效照明控制的標準被廣泛用于辦公樓宇。

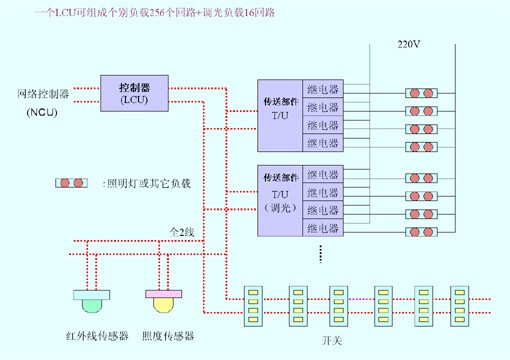

完全2線式照明控制系統由31個子控制中心組成(最大系統)。LCU是完全2線式照明控制系統中的子控制中心，能控制256個回路個別負載和16個回路的調光負載，按個別、群組、模式、計劃或區域控制方式進行控制。一個全2線照明控制系統最大能帶動8432〔（256 + 16）* 31〕個回路。
LCU的功能：
1、接受由開關送來的信息，向指定的負載發出ON/OFF命令
2、向NCU發送控制狀況或從NCU接受有關控制的命令
控制方式
1、個別控制
一個回路至少有一個開關，個別控制ON/OFF，開關可設在不同的地方，在不同的地方對同一個負載進行控制。
2、群組控制
幾個回路組合成一個群組，用一個群組開關控制ON/OFF。開關可設在不同的地方，在不同的地方對同一個負載進行控制。也可定時控制。
3、模式控制
幾個回路組合成一個群組，用一個模式開關控制ON，不同的群組，照明成不同的照明景象。模式控制開關只有ON控制作用，而沒有OFF控制功能。也可定時控制。
4、計劃控制
按年、日期、時間、星期預先制定的計劃操作程序實施控制
5、區域控制
把整個負載可劃分幾個區域進行ON/OFF控制。
完全2線式照明控制系統的特點
1． 低能耗、低成本
利用定時裝置和傳感裝置控制系統。只在需要的時候提供照明，借此實現低能耗、低成本。
2． 設計簡單、施工省力
該系統利用兩根無極性信號線進行多重傳送，與過去的傳統配線相比，大大減少了所需配線的數量。
3． 滿足所有照明控制的需求
根據實際需要進行照明控制，只需觸動一個按鍵，不僅可以開關樓宇內某一個區域的所有照明，而且可以根據場亮要求開關特定的照明。
4． 省設計、省維護
開關的功能可以在配線完成后設定。因此縮短了從設計、報價、下定單、交貨到安裝施工等整個過程的時間，而且，系統功能的變更也更快，更容易。
5． 整體成本的降底
由于房間布置發生變化而需要改變照明控制時無需變更配線。因此，使整體成本得以降低。

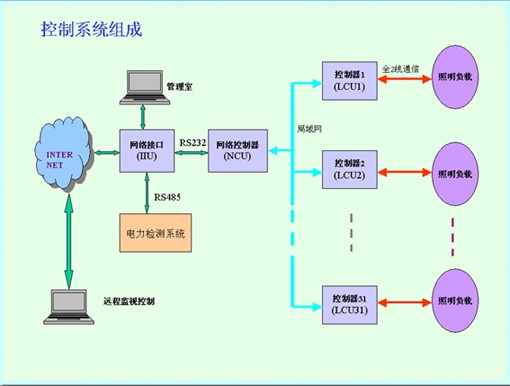

控制系統組成
|
