二、數字式高強度氣體放電燈智能程控器
（一）、節電原理及產品主要功能
（1）、節電原理：
1、通過提高功率因數可實現在保證照明效果不變的前提下節電20%，即以提高轉換效率來實現的節電。
2、通過分時段調光控制可以在第二種節電途徑的基礎上再節電20%，即以系統智能控制來實現節電，使綜合節電效果可以達到30%以上。
（2）、智能程控器具有以下功能：
1、數字軟啟動功能：根據光源類型，自動選擇輸出方式，在光源正常點燃后進行數字控制的預熱，最大限度的減少啟動電流對光源的沖擊，有效地延長了光源使用壽命。
2、數字系統隨機啟動技術：在設定的時間內，智能程控器每次啟動的延時長度通過系統控制軟件預置的隨機變量設定，這樣避免因同一線路上多機同時啟動對電網造成的大電流沖擊。最大限度的降低對配電設備和供電線路的要求，改善電網運行質量。
3、數字自動匹配光源技術：智能程控器內部裝有A/D轉換器，采用函數計算的軟件方式對輸出端進行實時采樣。采樣后的數字信息通過微電腦芯片處理，自動識別出當前負載類型，并自動調節內部參數及驅動策略，實現較為理想的匹配。
4、數字自動調光技術：智能程控器內置功率控制方案，可以針對用戶要求進行設置，而且這種功能的實現不須外加任何調壓設備及人為操作。自動實現輸出功率在額定功率35%-100%范圍內的線性調整。其調光的深度、趨向、時段均可通過軟件設置完成。
5、數字功率控制技術：數字功率控制技術是通過微電腦芯片對輸出頻率的精確合成實現的。使功率輸出穩定精確。即使電網電壓大幅度波動，實際的輸出功率穩定度也優于±1%。
6、數字“聲頻共振”抑制技術：數字保護技術、軟件升級功能、數字自診斷技術、數字聯機調光技術、數字聯機控制技術。
7、具有預熱啟動，熱態再啟動功能。
（3）、數字式高強度氣體放電燈智能程控器的主要技術指標：
線路功率因數c o s φ ＞ 0 . 9 9 5 、電源電壓AC170V～AC265V；頻率40HZ～200HZ、電源波形畸變＜6%、平均照明流明系數＞0.95、正常工作環境溫度范圍-25℃～+55℃、平均壽命＞20000小時。
（二）、產品節能及效益分析：
1、節電：高強度氣體放電燈使用時需要配備鎮流器和觸發器，傳統的電感鎮流器自身發熱嚴重，功率因數僅為0.45～0.85，線路損耗很大，電能浪費嚴重。而智能程控器采用電子線路進行高效轉換，功率因數高達0.995以上，具有恒功率輸出、能效高、燈電流波峰比低、良好的電磁兼容性等特點，在實際使用中節電效果尤為明顯。
 |
|

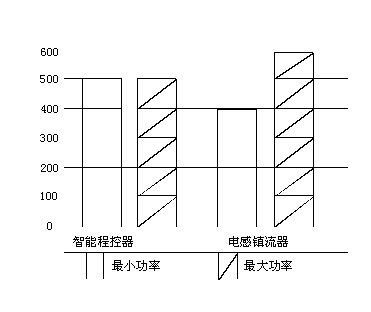

圖二 輸入電源電壓對功率的影響 |
由于夜間大量的民用和工業用電設備停止使用，電網電壓會因負荷的降低而提高，通常可以達到240V甚至更高。當電網電壓偏高時電感鎮流器輸出功率也會隨之上升，但智能程控器由于具備恒功率的特性，輸出功率不變。下面以400W有功率因數補償的高壓鈉燈電感鎮流器（按功率因數0.85核算）和智能程控器（按功率因數0.995核算）做對比。
⑴ 假設實際電網電壓為240V，按照每盞平均每天照明11小時，電費0.5元/KWh一年經濟效益對比如下：
|
|
有功功率
（W） |
功率因數 |
年耗有
功電量
（Kwh） |
有功電費
（元） |
|
智能程控器 |
400 |
0.995 |
1606 |
803 |
|
電感鎮流器 |
476 |
0.85 |
1911 |
955.6 |
相對于電感鎮流器來說，智能程控器的應用可節約電費為：（955.66-803）/955.6=16%
(2)啟動功率方案控制和不啟動功能功率方案控制對比節電效果
智能程控器由于具備4段功率控制方案的預設功能，在道路照明中可以根據實際需要，在合理的控制照明效果的基礎上進行程控調光，使節電效果進一步提高。
假設以下面的功率方案進行調光控制：
19：00—22：00100% 輸出功率 400W
22：00—24：0080% 輸出功率 320W
0：00—4：0050% 輸出功率 200W
4：00—5：00100% 輸出功率 400W
|
|
有功功率
（W） |
功率因數 |
年耗有
功電量
（Kwh） |
有功電費
（元） |
|
智能程控器 |
330 |
0.995 |
1325 |
662.5 |
|
電感鎮流器 |
400 |
0.995 |
1606 |
803 |
（803-662.5）/803=17.5%
(3)智能程控器啟動功率后的綜合節省電費：
智能程控器啟動功率方案后相對于400W有功率因數補償的高壓鈉燈電感鎮流器節約電費為：
16%+（1-16%）×17.5%=30.7%
由此可見：使用智能程控器可以讓用戶降低電費開支，大幅度的降低了電力需求，明顯緩解電力緊張的狀況。
每盞400W高壓鈉燈每年電費為：0.45×365×11×0.5=903元
安裝智能程控器后節省電費為30.7%×903=277元
(三)、結論
每只智能程控器按1100元算，使用壽命按10年，三年多可收回成本，其余年限內均可凈節省電費資金。
由于智能程控器具有軟啟動和恒功率輸出的功能，可以延長燈泡使用壽命，每盞路燈按使用壽命24000小時以上算，即使用壽命為6年，經實際測定，采用智能程控器后，燈泡使用壽命可延長1倍以上，可大大降低維護路燈所產生的人工和材料的費用。
做為設計工作者，在設計中考慮多為國家節省資金和能源，是我們義不容辭的責任。因此,目前在國內道路照明行業，針對情況對光源采用不同方式的節能，將是一項非常重要的工作。 上一頁 [1] [2]
|
