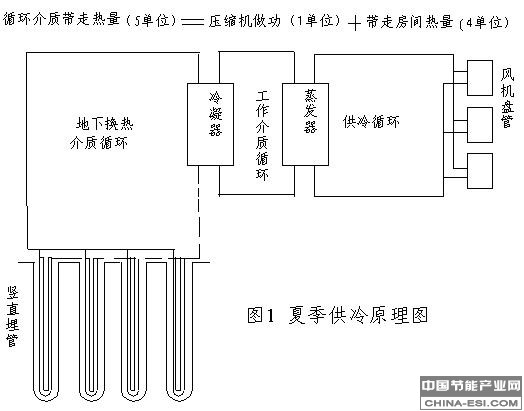

地源熱泵制冷原理：
地源熱泵系統在制冷狀態下，地源熱泵機組內的壓縮機對冷媒做功，使其進行汽-液轉化的循環。通過冷媒/空氣熱交換器內冷媒的蒸發將室內空氣循環所攜帶的熱量吸收至冷媒中，在冷媒循環的同時再通過冷媒/水熱交換器內冷媒的冷凝，由循環水路將冷媒中所攜帶的熱量吸收，最終通過室外地能換熱系統轉移至地下水或土壤里。在室內熱量通過室內采暖空調末端系統、水源熱泵機組系統和室外地能換熱系統不斷轉移至地下的過程中，通過冷媒-空氣熱交換器（風機盤管），以13℃以下的冷風的形式為房供冷。

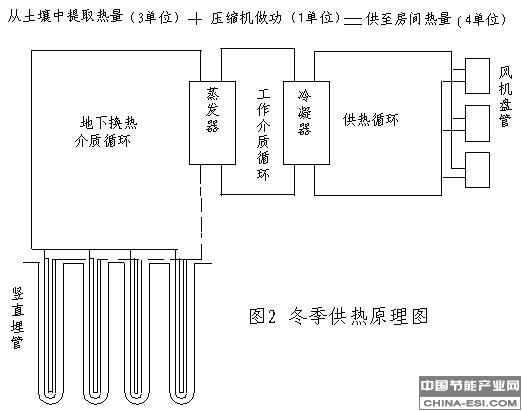

地源熱泵制熱原理：
地源熱泵系統在制熱狀態下，地源熱泵機組內的壓縮機對冷媒做功，并通過四通閥將冷媒流動方向換向。由室外地能換熱系統吸收地下水或土壤里的熱量，通過水源熱泵機組系統內冷媒的蒸發，將水路循環中的熱量吸收至冷媒中，在冷媒循環的同時再通過冷媒/空氣熱交換器內冷媒的冷凝，由空氣循環將冷媒所攜帶的熱量吸收。在地下的熱量不斷轉移至室內的過程中，以室內采暖空調末端系統向室內供暖。
地源熱泵技術包含了抽地下水方式、埋管方式、抽取湖水或江河水方式等，抽取湖水或江河水方式造價最低，埋管方式最貴，但最好。
只要有足夠的場可地埋設管道（地下冷熱交換裝置）或政府允許抽取地下水的就應該優先考慮選擇地源熱泵中央空調。地源熱泵中央空調如此節能是應為地源熱泵技術借助了地下的能量，地下的能量還是來至于太陽能。
