一、功率因數校正器(PFC)

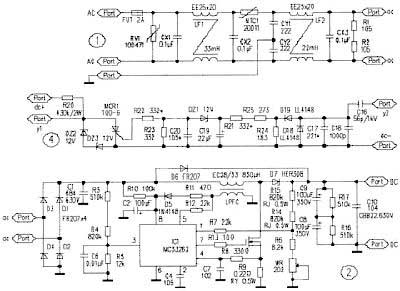

MC33262是一款可靠且成本低廉的功率因數校正芯片，其應用電路如圖2所示。市電經電源濾波器和整流器得到脈動直流電。電流通過啟動電阻R10向C2充電至10V時，IC1開始工作。整流后的直流脈動電壓在R5的分壓作為取樣信號經IC1的③腳輸入乘法器。直流輸出電壓在R6和WR上的分壓經①腳輸至誤差放大器的反相輸入端，與2．5V的參考電壓比較放大后輸出一個直流誤差電壓，同時也輸入到乘法器。通過功率開關MOSFET的電流在源極電阻R9上轉換為電壓信號，輸入到IC1的④腳，并與乘法器的輸出電壓進行比較。隨AC電壓從零到峰值正弦地通過，乘法器的輸出電壓控制IC④腳的閥值，從而使Q1的峰值電流跟蹤AC輸入電壓，致使校正電路的負載呈電阻性。
由于MC33262的控制作用，使輸入電流緊緊跟隨AC電壓而變化，呈平滑的正弦波。同時，PFC電路又是一種升壓型開關穩壓電源，使無極燈的功率和光通量不會隨市電電壓的漲落而變化。
二、電源濾波器
EB燈電源的核心部分是一個DC／AC逆變器，它產生2．65MHz的高頻功率用以點亮氣體放電燈泡，由此會帶來電磁干擾(EMI)和抗干擾(EMS)等問題。故EB燈必須滿足國標：GB／T18595-2001《一般照明設備電磁兼容抗擾度要求》和GB177430-1999《電氣照明和類似設備的無線電騷擾特性的限值和測量方法》。
電源濾波器有兩種作用：其一，是防止燈電源噪聲竄入電力網，干擾其他用電設備；其二，可阻止電力網中的噪聲輸入燈電源，影響燈的正常工作。其電路如圖1所示。
電源濾波器是由電感和電容組成的兩級式電源濾波網絡，所要抑制的頻率主要是PFC的工作頻率約50kHz和DC／AC開關頻率2．65MHz，以及這兩個頻率的高次諧波。CX1、CX2、CX3也叫X電容。把差模干擾噪聲旁路掉。LF1、LF2為共模扼流圈，抑制共模噪聲。CY1、CY2也叫Y電容，用于抑制輸電線繼發的射頻噪聲。RV1為壓敏電阻器，用來吸收尖峰脈沖過電壓。在電源電路中串接一個功率型NTC熱敏電阻器，能有效地抑制開機時的浪涌電流。R1、R2是X電容的泄放電阻。
