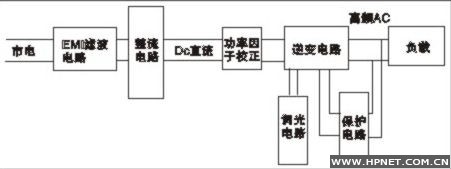

高頻發生器的作用是產生供感應無極熒光燈工作的高頻功率能量,這是LVD感應無極熒光燈的關鍵技術之一。其工作原理的結構框圖如圖所示：
市電經過EMI濾波電路后被整流成直流。通過功率因子校正后，直流作為逆變電路的輸入。逆變電路在我們自行設計和制造的集成電路芯片的控制下工作，得到的高頻交流電能作為耦合線圈的輸入。集成芯片還可以實現調光的功能，同時可以作為系統的保護控制，當工作電路出現短路或者斷路等異常情況時，芯片會自動切斷輸出信號，以實現自我保護。
感應無極熒光燈采用的調光方法是調頻調光法。調頻調光法是通過改變電路的工作頻率來實現調光的目的的。我們知道與負載串聯的電感的感抗是正比于通過它的電流的頻率的。電路的工作頻率升高，就意味著增大了電感的感抗，于是流過電感和負載的電流下降，負載功率隨之下降。
|
