一、技術名稱：墻體用超薄絕熱保溫板技術
二、技術所屬領域及適用范圍：建筑行業 新建建筑節能保溫、既有建筑節能改造
三、與該技術相關的能耗及碳排放現狀
目前，國內保溫市場發展很快，主要用于建筑節能市場和工業保溫市場。當前市場上保溫材料主要包括以下幾種：
1.膨脹聚苯板（EPS板）：導熱系數0.037-0.041，保溫效果好，強度較差；
2.擠塑聚苯板（XPS板）：導熱系數0.028-0.03，保溫效果更好，強度高，耐潮濕，使用時表面需要處理；
3.巖棉板：導熱系數0.041-0.045，防火，阻燃吸濕性大，保溫效果差；
4.膠粉聚苯顆粒保溫漿料：導熱系數0.057-0.06，阻燃性好，廢品回收，保溫效果不理想，對施工要求高，主要應用于建筑保溫上；
5.聚氨酯發泡材料：導熱系數0.025-0.028，防水性好，保溫效果好，強度高；
6.珍珠巖等漿料：導熱系數0.07-0.09，防火性好，耐高溫保溫效果差，吸水性高。
與國外主流外墻保溫材料的各項性能相比，上述各種保溫材料仍有一定差距，由于建筑保溫材料應用的范圍廣、數量多，因此有較大的節能潛力。目前應用該技術可實現節能量98萬tce/a，CO2減排約259萬t/a。
四、技術內容
1.技術原理
該保溫材料主要由填充芯材與真空保護表層復合而成。其中，填充芯材主要是低導熱系數的芯材填料，外層采用多層復合材料進行包覆，以保證整個保溫板材的氣密性。通過對整個板抽真空至內壓低于一定值以下，可有效地避免空氣對流引起的熱傳遞，因此導熱系數可大幅度降低。該保溫板完全采用無機材料，不含有任何有毒性材料，具有環保和高效節能的特性。
2.關鍵技術
（1）真空絕熱芯；
（2）封裝設備與薄抹灰施工技術。
3.工藝流程
墻體用超薄絕熱保溫板工藝流程見圖1。

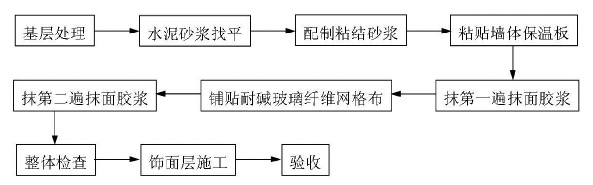

圖1 墻體用超薄絕熱保溫板施工工藝流程圖
五、主要技術指標
1.導熱系數低于0.008W/(m·K)；
2.屬于A級防火材料，技術產品應用可以達到國家要求建筑節能標準；
3.每平米重量3kg。
六、技術鑒定、獲獎情況及應用現狀
該技術產品已通過國家建筑材料質量監督檢驗中心檢驗，2010年1月通過住房和城鄉建設部科技發展促進中心組織的科技成果鑒定。目前，該技術產品的使用建筑面積約200萬m2，已形成生產、施工一整套技術體系，并在墨德馨大廈、新泰市110處置中心、青島市奧帆中心、濰坊寶鼎花園、青島坊子街等建筑物外保溫工程中應用，技術成熟可靠。
七、典型應用案例
典型用戶：萬科集團、青島海都集團、唐山市建設局、中國建筑技術集團有限公司等
典型案例1
技術提供單位：中國建筑科學研究院
建設規模：建筑面積10萬m2，建設條件外墻干掛大理石。主要技改內容：保溫面積3萬m2。節能技改投資額180萬元，建設期5個月。每年可節能1638tce，年節能經濟效益為163.8萬元，投資回收期約1年。
典型案例2
技術提供單位：中國建筑科學研究院
建設規模：建筑面積70萬m2，建設條件外墻乳膠漆。主要技改內容：保溫面積20萬m2。節能技改投資額1200萬元，建設期5個月。每年可節能1.15萬tce，年節能經濟效益1150萬元，投資回收期約1年。
八、推廣前景及節能減排潛力
隨著國家對節能環保的要求，對建筑外墻節能保溫材料要求也越來越嚴格，目前新建建筑都要求進行保溫材料安裝，而且要求使用A級防火材料進行施工，因此使用該技術既滿足了國家對節能環保的要求又滿足了對安全防火的要求。目前，我國既有建筑外墻保溫需實施改造的約130億m2，新增建筑需做保溫處理的約有100億m2。預計未來5年，可推廣實施的建筑面積約為17億m2，可形成的年節能能力約為245萬tce，減少二氧化碳排放647萬t。
|
