一、技術名稱：熱泵技術之三-空氣源熱泵冷、暖、熱水三聯供系統技術
二、技術所屬領域及適用范圍：本項目系列產品在不同建筑類型、不同氣候類型、不同行業領域都有廣泛應用。
三、與該技術相關的能耗及碳排放現狀
本項目系列產品在不同建筑類型、不同氣候類型、不同行業領域都有廣泛應用。如武漢東湖賓館、武漢五月花大酒店、F天下別墅、貴州凱里大酒店、首璽池典大型浴池、武漢中南大酒店、湖北榮軍醫院、武漢鋼鐵公司、北京康悅會所、內蒙古科技廳等工程的運用為公司積累了大量的基礎數據，節能率達到50%左右，可在建筑行業推廣20%。目前應用該技術可實現節能量59萬tce/a，CO2減排約156萬t/a。
四、技術內容
1.技術原理
高度集成”三位一體”，采用電驅動，蒸氣壓縮循環，供冷同時供生活熱水、供暖同時供生活熱水，也能單獨供冷、單獨供暖、單獨供生活熱水的設備。
2.關鍵技術
（1）三聯供系統結構模塊化優化設計：
三聯供系統管路存在較多調整切換。為滿足客戶需求以及生產環節的適應性，模塊化設計被引入到項目中。在有限的機組空間內完成相關組合具有較大的技術難度。采用機組的性能模擬與三維結構化設計相結合的方法，進行大量的模擬及仿真輔助設計，最終采用機組組件標準化生產的方法進行解決。
（2）三聯供系統各換熱器之間的性能匹配與優化控制：
為了同時提供不同品質的輸出，三聯供系統各供應狀態之間應能進行適當?shù)霓D(zhuǎn)換調節，以便擴大應用范圍。但不同輸出之間存在著復雜的能量交換及互相耦合因素。雖然產品設計時，已經考慮了卸載調節，但三聯供系統換熱器的性能匹配及其供應態調整的優化控制也是研究的難點之一。通過整體優化的方法，實現各換熱器之間的性能匹配，并留有適當?shù)目缮炜s性。
3.工藝流程

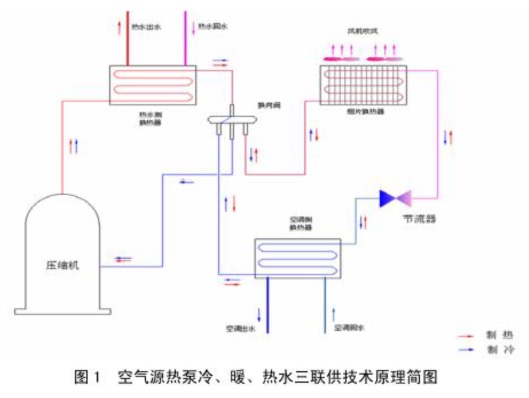

空氣源熱泵冷、暖、熱水三聯供技術原理見圖1。
五、主要技術指標
空氣源熱泵三聯供機組制冷、制熱單項測評指標能效比高；考慮全年生活熱水利用的綜合指標測評，其綜合能效比（SEER）遠高于國內同行業平均水平。國家空調設備質量監督檢驗中心檢測數據顯示，朗肯空氣源熱泵三聯供機組，在標準工況制熱時性能系數COP達3.6；制冷時EER達3.83；綜合能效比SEER遠高于國內空調平均水平。
六、技術鑒定、獲獎情況及應用現狀
建設部頒發《建設行業科技成果評估證書》認為：該機組”達到國際先進水平，具有推廣應用價值，是空調行業的一次革命”。2011年科技部對該項目的科技成果鑒定認為：該項目”擁有自主知識產權，技術水平達到國內領先。建議將該成果進行推廣應用”。以LKR3FX-40/44II機組為例，對長江兩岸十三個省直轄市的節能和經濟效益進行估算。如果在每個省市一年推廣5萬臺10千瓦的三聯供機組，那么十三個省市當年共安裝65萬臺LKR3FX-40/44II機組，取代傳統空調、熱水器、供暖鍋爐，投入折合人民幣260億元。
七、典型應用案例
典型用戶：東湖賓館
技術提供單位：武漢朗肯節能技術有限公司
改造強情況：賓館空調原設計系統為：制冷系統采用2臺制冷量為872.2KW的開利壓縮式冷水機組（額定功率為241KW）和1臺制冷量為1044KW的開利螺桿式制冷機組（額定功率為212KW），滿足甲乙兩處的夏季制冷需求（兩用一備）；供熱及熱水系統采用2臺燃氣真空熱水鍋爐來滿足2棟樓冬季供暖及全年熱水需求。
建設規模：南山甲、乙二所建筑物（面積2.2萬平方米）。主要技改內容：統一安裝武漢朗肯節能技術有限公司生產的空氣源熱泵三聯供機組20臺、廢水源熱泵三聯供主機8臺，并進行相應的工程改造，以滿足對整個酒店全年的空調、熱水供應。主要技改設備：選用20臺LKR3FX-40/44Ⅱ*2空氣源熱泵三聯供機組和LKSR3FX-100/120Ⅱ廢水源三聯供機組，空氣源三聯供機組每臺制冷量為80KW，制熱量為88kW。則20臺機組總冷/熱負荷為1600/1760 kW；廢水源三聯供機組單臺制冷量為100kW，制熱量為120kW，則8臺機組總冷/熱負荷為800/960kW，故總的冷/熱負荷為2400/2720kW，完全可滿足系統冷/熱負荷需求。節能技改投資額610萬元。每年可節能855tce，年節能經濟效益122萬元，投資回收期5年。
八、推廣前景及節能減排潛力
預計未來五年，該技術推廣率達到60%，總投資70億元，年節能能力約89萬tce，預計二氧化碳減排能力235萬tCO2/a。
|
