一、技術名稱：變頻優化控制系統節能技術
二、技術所屬領域及適用范圍：電力、冶金、機械等行業
三、與該技術相關的能耗及碳排放現狀
我國電力節能產品市場需求巨大，每年市場規模在幾千億元以上，并以每年10%的速度增長。由于高能耗企業如鋼鐵、建材、石油化工等動力設備設計參數較大，存在較大的能源浪費現象。電動機系統節能工程是政府有關部門啟動的”十二五”國家十大重點節能工程之一，變頻優化控制系統節能技術節能空間巨大。目前應用該技術可實現節能量6萬tce/a，CO2減排約16萬t/a。
四、技術內容
1.技術原理
該技術根據計算機模糊控制理論，自動檢測并計算系統負荷量的大小，根據負載變化情況實時調整變頻器、電機、負載的運行曲線，使三者始終在最佳狀態下運行，對原系統進行精細的優化控制，確保在滿足系統需求的前提下大幅度的提升系統效率，達到最佳節電效果。
2.關鍵技術
（1）計算機離散及穩態誤差控制技術；
（2）抗干擾、穩態PLC模塊設計。
3.工藝流程

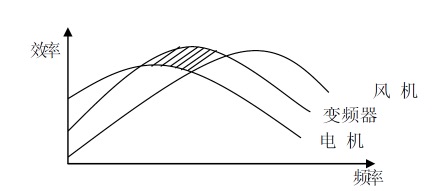

變頻器、電機、風機在任一時刻的運行曲線都不是完全吻合的，通過對三者運行曲線進行優化，讓設備始終在一個最佳效率區間內運行。變頻優化控制系統在滿足工藝需求的速度前提下，選擇三者最佳工作頻率點，將整體效率達到最高，其最佳工作點如圖1陰影部分所示。
圖1 變頻優化控制系統運行曲線圖
五、主要技術指標
1.電壓范圍：0.38kV-10kV；
2.負載范圍15kW-20000kW；
3.效率0.95以上；
4.系統數據采集、控制及動態響應時間＜0.1秒；
5.在變頻器基礎上提升節電率達10%。
六、技術鑒定、獲獎情況及應用現狀
該技術已獲得3項國家專利，并通過了國家電控配電設備質量監督檢驗中心性能檢測。目前已經在鋼鐵、電力等領域得到一定比例的應用。
七、典型應用案例
典型案例1
案例名稱：孝義市興安化工有限公司二期四條生產線項目
技術提供單位：北京樂普四方方圓科技有限公司
建設規模：58臺總功率13514kW，主要技改內容四條生產線的風機、水泵配置變頻優化控制系統。項目投資2100萬元，建設期約3個月，綜合節電折合標準煤約10457tce，減排27606tCO2。該項目年收益為1100萬元，項目回收期為1.9年。
典型案例2
案例名稱：山西同世達煤化工有限公司甲醛系統項目
技術提供單位：北京樂普四方方圓科技有限公司
建設規模：5臺總功率1900kW，主要技改內容：在鍋爐風機上安裝變頻優化控制裝置、傳感器、變送器和控制系統等。項目投資500萬元，建設期約 2個月。綜合節能量為700tce，減少二氧化碳排放1848噸。該項目年收益為200萬元，項目回收期為1.9年。
八、推廣前景及節能減排潛力
預計未來5年，該技術推廣比例為10%，形成的年節能能力為11萬tce，年減排能力29萬tCO2。
|
