一、技術(shù)名稱：水性高效隔熱保溫涂料節(jié)能技術(shù)
二、技術(shù)所屬領(lǐng)域及適用范圍：化工行業(yè) 用于建筑、石化、運(yùn)輸?shù)刃枰馗魺岬牟牧媳砻?
三、與該技術(shù)相關(guān)的能耗及碳排放現(xiàn)狀
在我國(guó)，由于建筑外墻、屋頂和門窗的保溫與隔熱性能不良造成的能源消耗，約占整個(gè)建筑能耗的50%左右。目前，我國(guó)的建筑外墻主要采用外掛式保溫技術(shù)，施工方法相對(duì)復(fù)雜，容易產(chǎn)生熱橋現(xiàn)象，易開裂脫落。采用低傳熱系數(shù)的高效保溫隔熱涂料，應(yīng)用在建筑屋頂及外墻、工業(yè)廠房、石油儲(chǔ)罐、化工管道、倉(cāng)庫(kù)、營(yíng)房等表面，具有較好的隔熱保溫作用。此外，該技術(shù)還具有附著性強(qiáng)、拉伸性能及耐久性好、防結(jié)露等特點(diǎn)。目前該技術(shù)可實(shí)現(xiàn)節(jié)能量9萬(wàn)tce/a，CO2減排約24萬(wàn)t/a。
四、技術(shù)內(nèi)容
1.技術(shù)原理
該技術(shù)通過(guò)配方和制漆工藝的設(shè)計(jì)，采用具有低堆積密度和低導(dǎo)熱系數(shù)的聚氨酯中空微珠、高反射性顏料、高發(fā)射性助劑等，使涂膜斷面為連續(xù)的蜂窩網(wǎng)狀結(jié)構(gòu)，涂膜內(nèi)部不形成溝狀熱流，顯著降低涂膜導(dǎo)熱系數(shù)，大大減少熱流量，實(shí)現(xiàn)隔熱保溫。同時(shí)，使涂膜具有高附著性、強(qiáng)拉伸性及耐久性、防結(jié)露等良好性能。用于建筑、廠房屋頂、管道等表面時(shí)，可顯著降低空調(diào)等設(shè)備的使用能耗，實(shí)現(xiàn)節(jié)能。
2.關(guān)鍵技術(shù)
（1）聚氨酯中空微珠蜂窩排列技術(shù)
采用具有低堆積密度和低導(dǎo)熱系數(shù)的特殊微珠，使得涂層具有極低的導(dǎo)熱系數(shù)。在微珠表面包裹化合物，使微珠在涂層中穩(wěn)定有序排列成中空蜂窩結(jié)構(gòu)。微珠具有彈性抗壓、抗外力擊破，不易在制取加工中破損的優(yōu)點(diǎn)，具有較好的耐冷熱變化性。
（2）涂膜的高反射性技術(shù)
將屏蔽紅外線顏料技術(shù)應(yīng)用于隔熱保溫涂料，使涂膜對(duì)可見光和紅外線反射率顯著提高，具有良好的遮熱作用。
（3）涂膜的高發(fā)射性技術(shù)
利用紅外高發(fā)射性助劑（特種金屬氧化物），使吸收的太陽(yáng)能輻射轉(zhuǎn)化為熱量，以紅外長(zhǎng)波的形式發(fā)射入大氣紅外窗口，使涂膜物體表面和內(nèi)部降溫，最大程度地提高降溫效果。
3.工藝流程
技術(shù)工藝流程圖見圖1和圖2。

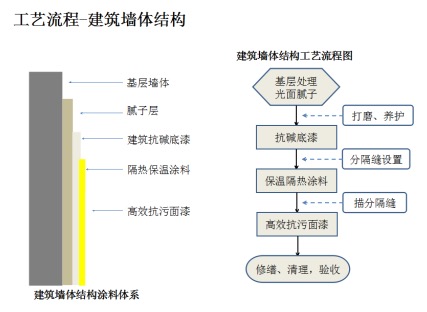

圖1 隔熱保溫涂料應(yīng)用于建筑墻體結(jié)構(gòu)示意圖

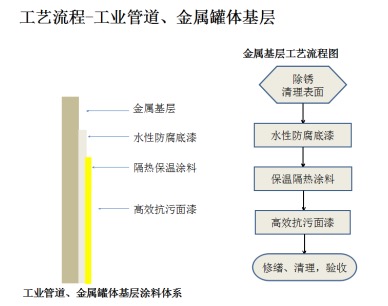

圖2 隔熱保溫涂料應(yīng)用于管道、罐體示意圖
五、主要技術(shù)指標(biāo)
1.涂膜導(dǎo)熱系數(shù)：≤0.045W/(m·K)；
2.太陽(yáng)反射比（白色）：0.86；
3.半球發(fā)射率：0.88；
4.隔熱溫差：14.6oC；
5.黏著強(qiáng)度：1.5N/mm2。
六、技術(shù)鑒定、獲獎(jiǎng)情況及應(yīng)用現(xiàn)狀
該技術(shù)于2014年8月通過(guò)中國(guó)高科技產(chǎn)業(yè)化研究會(huì)鑒定，并已申請(qǐng)公開國(guó)家發(fā)明專利2項(xiàng)，實(shí)用新型專利1項(xiàng)。目前，該技術(shù)系列產(chǎn)品已在不同地域、不同基材表面應(yīng)用共計(jì)92t。
七、典型應(yīng)用案例
典型用戶：國(guó)投新集能源股份有限公司
案例名稱：新集三礦節(jié)倉(cāng)庫(kù)節(jié)能涂料項(xiàng)目
技術(shù)提供單位：浙江亞寧科技有限公司
建設(shè)規(guī)模：涂刷面積450m2。建設(shè)條件：倉(cāng)庫(kù)為彩鋼板墻面護(hù)圍、彩鋼板屋面結(jié)構(gòu)，高度為6m，建筑體形系數(shù)0.5。主要技改內(nèi)容：1＃庫(kù)涂刷普通涂料，2＃庫(kù)涂刷本技術(shù)發(fā)明的隔熱保溫涂料，主要設(shè)備為高壓無(wú)氣噴涂機(jī)。節(jié)能技改投資額4720元，建設(shè)期7天。每年可節(jié)能0.7tce，碳減排1.8tCO2。年節(jié)能經(jīng)濟(jì)效益為2108元，投資回收期2.2年。
八、推廣前景及節(jié)能減排潛力
隨著水性高效隔熱保溫系列涂料的推廣應(yīng)用，預(yù)計(jì)未來(lái)5年，在行業(yè)內(nèi)推廣比例達(dá)2%，項(xiàng)目總投資額12億元。可形成的年節(jié)能能力約17萬(wàn)tce，年碳減排能力約45萬(wàn)tCO2。
|
