一、背景

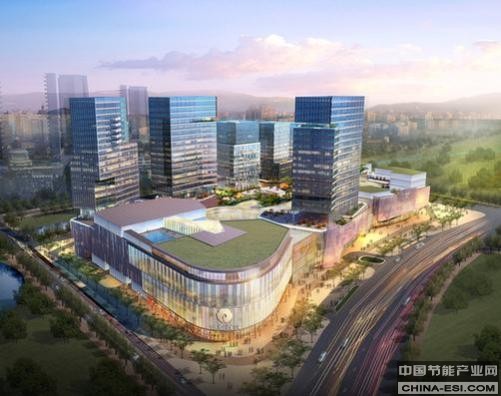

隨著現代城市的快速發展，大規模的商業綜合體已經成為一站式休閑購物中心的主流。商業綜合體一般是集餐飲、娛樂、購物、住宿、辦公等功能于一身的大型、超大型建筑，從20世紀開始，中國城市的發展由以往的橫向擴張逐漸過渡到向高處延伸，商業綜合體就是一個生動寫照，同時，其用電設備數量龐大，種類多樣，這些設備中相當一部分由于具有非線性負載特性，成為引發低壓供電系統諧波畸變的擾動源，會嚴重降低廣場的電能質量，威脅用電安全。
二、商業綜合體配電系統諧波的特點
由于商業綜合體內的負載越來越復雜，空調、計算機、UPS等，不僅諧波增加，而且負荷也呈現出波動的特性。之前一般采用固定電容補償、或者接觸器投切的電容器組，但在諧波環境下，這類傳統補償裝置越難以適應當下補償要求，而且傳統的電容補償裝置會放大諧波，補償裝置自身的安全性將受到影響。
三、客戶可能遇到的問題
1.非線性負載比例高，諧波源諧波畸變率大;
2.樓宇配電中的大多數智能化及自動化設備對供電電能質量要求較高，對諧波特別敏感；
3.單相負載多，單相負載可以引起零序諧波，并能造成三相不平衡以及三相相位不對稱等問題。
四、常見的解決方案
1.采用RWDB-K無功補償裝置來補償系統無功功率，根據系統的諧波情況，合理配置電抗率，提高系統功率因數;
2.采用混合補償裝置RWDB-H,進行三相分補與三相共補的補償方式相結合，滿足系統三相不平衡的補償要求；
3.通過有源濾波器RAPF和動態補償裝置RWDB-K的混合使用，能夠解決諧波對市政樓宇配電系統的影響，從而降低系統損耗，使配電系統更安全、更高效的運行，特別是對用電安全要求非常高的用戶意義更加重大;
4.采用RSVG靜止無功發生器以動態形式向各相提供無功功率，同時對系統各次諧波進行治理。
五、應用案例

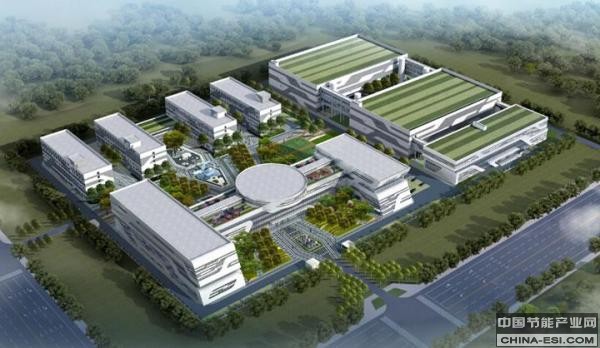

成都萬達電商云基地一期數據中心工程項目,成都瑞杰科能電氣有限公司根據配電系統的設計優化后，對辦公后勤區加裝12臺RWDB-K型低壓無功自動補償裝置，對數據機房區加裝4臺RWDB-K型低壓無功自動補償裝置及4臺RSVG+LC 型低壓濾波補償裝置，改善系統電能質量，提高系統用電安全性、可靠性。
|
