一、技術名稱：分布式水泵供熱系統節能技術
二、技術所屬領域及適用范圍：本技術應用于集中采暖地區的供熱節能改造工程
三、與該技術相關的能耗及碳排放現狀
據資料顯示，我國北方采暖地區城鎮的實際采暖耗熱量大體位于0.4-0.55GJ/(m2a)，平均約在0.47
GJ/(m2a)。經過我公司多年供熱經驗，傳統供熱系統實際采暖耗電量在1.2-2.5kWh/(m2a)之間，平均約2kWh/(m2a)。目前應用該技術可實現節能量42萬tce/a，CO2減排約111萬t/a。
四、技術內容
1.技術原理
分分布式混水系統在鍋爐房內設置主循環泵，換熱站或樓前混水機組設置沿程泵與混水泵。循環水泵加裝變頻調速控制裝置，利用自控技術將質調節轉變?yōu)閯?dòng)態變流量調節。氣候補償器按照室外溫度變化計算出最適宜的供水溫度，控制變頻控制器調節二級泵與沿程泵的轉速，實時改變進入換熱器的一次循環水量，達到控制二次水溫度、維持用戶室內溫度恒定、按需供熱節約能源的目的。
2.關鍵技術
（1）壓差點的選擇：熱源出口處選擇合適的壓差點最節電；
（2）補水定壓的穩定控制：采用旁通定壓的方式有利系統的平穩運行。
（3）氣候補償自動調節：充分利用調節靈活的特點達到最大的節能效果。
（4）分布式水泵供熱系統調節：減少系統波動，保持穩定、安全運行
3.工藝流程

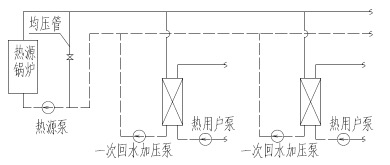

鍋爐房內的熱源循環泵，負責熱源內部的水循環；熱力站一次網側設置加壓泵，負責一次網的水循環；熱站二次網側設置循環水泵，負擔用戶側的水循環，如圖1。
圖1 工藝流程圖
五、主要技術指標
1.可自動調控?zé)嵩囱h(huán)泵和熱力站一次泵，實現供熱量自動調節。
2.采取旁通定壓、系統停電聯鎖控制等措施，保障鍋爐的安全運行。
3.一次網實現”大溫差”運行，降低運行電耗。
4.熱力站二次網溫度調節響應快、調節精度高，能夠迅速實現一次管網水力平衡。
5.內置多種控制手段，適應初調節、日常運行調節和故障處理。
6.遠程集中監控，遠程管理與維護。
7.支持PC、手機、掌上電腦等手持無線設備訪問和操作系統。
六、技術鑒定、獲獎情況及應用現狀
該系統是一套國內領先的擁有自主知識產權的監控系統，已經通過建筑行業科技成果評估。分布式水泵供熱系統從設計上就避免了無效能耗的產生，”以泵代閥”來實現熱量的調節；還能隨著室外氣溫的變化實現補償調節，循環流量在50%-100%的設計流量下運行，經計算該系統運行可節電50%。
七、典型應用案例
典型案例1
案例應用單位：北京市豐臺區房屋經營管理中心供暖設備服務所翠林燃煤鍋爐供熱系統
技術提供單位：北京碩人時代科技有限公司
建設規模：改造燃煤鍋爐房1座和11座換熱站組成的供熱系統，供熱面積1113459m2。建設條件：已有燃煤熱水集中供暖系統。主要技改內容：1、采用氣候補償控制柜，實現11個換熱站一次管網加壓泵的氣候補償自動控制，并實現實時采集運行參數和故障自動報警等功能；2、實現鍋爐房運行數據采集、自動故障報警和一次主循環泵和旁通電動閥的自動控制；3.采用HOMS5.0軟件實現鍋爐和換熱站的遠程集中監測和調度。主要設備：氣候補償控制柜、鍋爐房現場控制柜、變頻柜（含變頻器）、水道溫度/壓力傳感器；HOMS5.0 供熱運行管理軟件。項目投資額115.1萬元。建設期3個月，項目節能量1276.51tce，折合每平米節省標煤1.146kg，節能經濟效益153萬/年，投資回收期1年。
典型案例2
案例應用單位：陽泉市熱力公司
技術提供單位：北京碩人時代科技有限公司
建設規模：采用分布式水泵熱網監控系統改造供熱面積645萬m2，31個換熱站。建設條件：多熱源集中供熱系統、熱電聯產供熱。主要技改內容：采用現場控制柜，實現31個分布式水泵換熱站的數據采集、本地自動控制、和故障自動報警等功能，可實現無人值守；實現多個熱電廠首站的數據采集、自動故障報警；采用HOMS5.0軟件實現鍋爐和換熱站的遠程集中監測和調度。主要設備：現場控制柜、變頻柜（含變頻器）、水道溫度/壓力傳感器；HOMS5.0 供熱運行管理軟件。項目投資額723萬元。建設期3個月，項目節能量16874tce，折合每平米節省標煤2.61kg，節能經濟效益593萬/年，投資回收期1.5年。
八、推廣前景及節能減排潛力
分布式水泵熱網監控系統具有很高的應用和示范價值，符合國家節約能源的產業政策，屬于國家鼓勵節能改造項目，對于推進節能環保事業和建設資源節約型社會起到積極的促進作用。預計未來5年，該技術在行業內的節能潛力達到5%，投資額10億元，形成的年節能能力萬104tce/a，減排能力275萬tCO2/a。
|
