一、技術名稱：燒結多孔砌塊及填塞發泡聚苯乙烯燒結空心砌塊技術
二、技術所屬領域及適用范圍：墻體非承重部位外圍護墻及內隔墻
三、與該技術相關的能耗及碳排放現狀
目前，我國每年城鄉新建房屋建筑面積近20億m2，其中80%以上為高耗能建筑，這些建筑使用的實心粘土磚約4000億塊，每萬塊標磚的能耗為1tce，在生產過程中浪費了大量的燃料和粘土材料，能耗和生產成本高。目前該技術可實現節能量5萬tce/a，CO2減排約13萬t/a。
四、技術內容
1.技術原理
在空心磚中填塞聚苯材料，阻斷冷熱橋，達到良好的保溫性能。
2.關鍵技術
煤矸石摻燒節能技術；空心磚中填塞聚苯材料提高磚的隔熱效果。
3.工藝流程
原料配比破碎→加水攪拌陳化→成型→編組碼坯→干燥→焙燒→填塞聚苯→打包。
工藝流程圖如圖1所示。

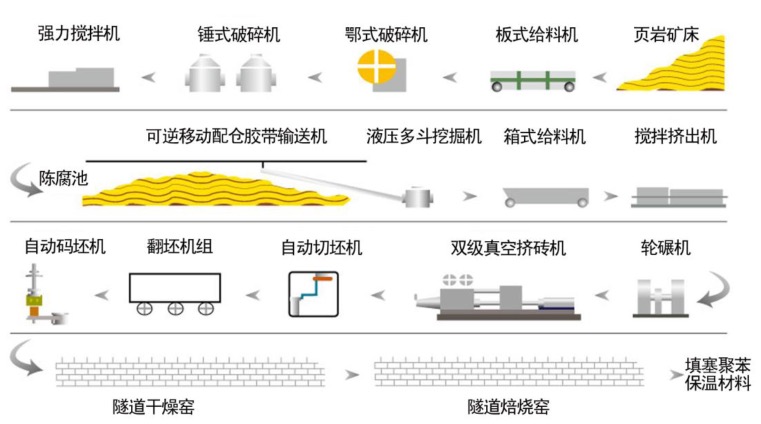

圖1 燒結多孔砌塊及填塞發泡聚苯乙烯燒結空心砌塊生產流程圖
五、主要技術指標
每塊磚消耗2.5kg混合料（頁巖料和煤矸石），240×260×90產品導熱系數部分填充為0.48，全部填充為0.35，耐火等級183分鐘。砌體強度達到MU3.5MPa以上，密度等級符合800級要求。
六、技術鑒定、獲獎情況及應用現狀
該技術已經過國家建筑工程質量檢測中心、天津質量監督檢測第二十一站、天津建筑節能質量檢測站三個部門的抗壓、凍融、放射性、耐火、泛霜、吸水率、隔
聲、阻熱等項檢測，認定其各項指標均符合國家相關標準，已獲國家專利證書。目 前已在京津地區大面積使用。
七、典型應用案例
典型用戶：天津國環頁巖制品有限公司
技術提供單位：中節能國環新型材料公司
建設規模：年產燒結多孔砌塊及填塞發泡聚苯乙烯燒結空心砌塊6000萬塊標磚。 主要技改內容：利馬高科窯溫監控系統、新建保溫車間、真空擠出機四泥條機口改
造。主要設備包括電熱偶、水分子監測儀、真空擠出機雙泥條機口和芯架。節能技改投資額5000萬元，建設期12個月。每年可節能3000tce，年節能經濟效益800萬元，投資回收期6年。
八、推廣前景及節能減排潛力
燒結多孔砌塊及填塞發泡聚苯乙烯燒結空心砌塊，不但在生產過程中大幅減少了能源消耗，而且在作為墻體材料的使用過程中，能降低建筑的能耗。該產品砌筑的墻體能滿足所有建筑三步節能要求，推廣前景廣闊，節能潛力巨大。預計未來5年，可替代約100億塊標磚的粘土磚，年節能能力可達50萬tce，減排能力132萬tCO2/a，節能總投資約20億元。
|
