“自發自用，余量上網”是指光伏發出來的電，優先給負載使用，負載用不完，再發到電網。初次接觸光伏的朋友，會有很多疑問：光伏發出來的電，怎么能保證優先給負載使用，而不是光伏電送入電網，負載從電網取電?有什么依據能說明負載使用的電是光伏電，而不是電網送過來的電?光伏發電和市電頻繁切換，會不會影響逆變器或者設備?
1、同一時刻電流只有一個方向
從電路原理上，電流都是從電壓高的地方流向電壓低的地方，在同一個時刻，電流的方向是唯一，就是說，電流在同一個點不能同時既流出又流入。我們以用戶側電表為節點，在同一時刻，電流只有一個方向，要么是光伏電流向電網，要么是電網的電流向負載。所以不存在同一時刻光伏電送入電網，負載從電網取電的情況。
2、光伏發電為什么能優先使用?
光伏發電是一種電源，它可以輸出電能，而且只能輸出電能，而電網是一種特殊的電源，它既可以向負載提供電能，也可以作為負載接收電能，根據電流都是從電壓高的地方流向電壓低的地方這一原理，當光伏發電時，從負載上看，并網逆變器的電壓始終比電網的電壓要高一點，因此負載優先使用光伏發電，只有當光伏的功率小于負載功率后，并網點的電壓才會下降，電網才會向負載供電。分布式光伏，自發自用，余量上網，一般要裝兩塊電表，逆變器出來裝一塊電表，記錄光伏發電，用戶側并網點裝一塊雙向電表，用來記錄光伏向電網送電以及用戶向電網買電。
并網饋電系統中，市電主要用于構建電網的電壓/頻率/相位。并網逆變器不輸出電壓，而是跟蹤電網相位和波形，只向電網輸出電流，因為光伏逆變器的電壓比電網電壓要高，根據電路原理，電流是從電壓高的地方流向電壓低的地方，所以只要光伏能發電，就一定會先送到負載端。
從負載角度上，負載消耗電流，是從離自己最近的電流源獲取電流。以屋頂系統為例，并網逆變器都是在市電變壓器之后，當然是并網逆變器饋電，首先被利用。
3、 光伏發電和市電頻繁切換，會不會影響逆變器或者設備?
由于光照不穩定，時大時光，光伏發電的功率也不穩定，因此負載用的電，有時可能是光伏電，有時可能是市電，有時可能是光伏電和市電同時供應，其實這是表面上的。從理論上，用戶使用的電都是電網的電，因為逆變器有一個功能，能夠把組件發出來的電，變成和電網完全相同的電，具有相同的電壓，相同的頻率，相同的相位。這個切換過程實際上也是不存的。
4 、用戶怎么區分正在使用的電，是太陽能光伏電還是電網電?

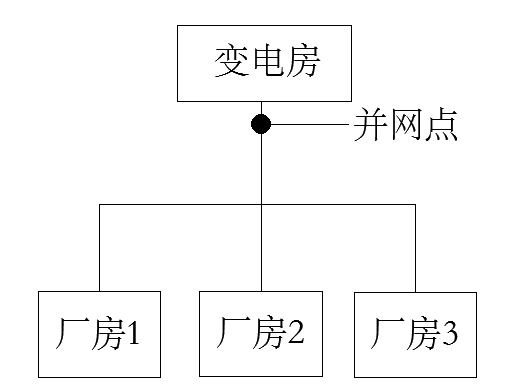

從電能質量的角度上看，用戶完全分辯不出自己用的電到底來自哪里。其實，也沒有必要去區分到底是用哪一種電。如下圖所示，并網點安裝在變電房，并網點安裝雙向電表，電流有兩個方向，可以計量光伏發出來的電，負載用了多少，上網送出多少。但廠房1到3，電流只有一個方向，就不能單獨計量哪一個廠房光伏用了多少電，電網用了多少電。
|
