近日,天合光能在鑒衡認證(簡稱CGC)華東光伏檢測中心完成了不均勻雪載的測試。測試樣品為天合光能至尊組件全新一代670W系列產品。通過測試數據發現,天合光能5塊組件的臨界雪載荷均高達6600Pa以上,最高達到7000Pa,相當于2.8米積雪產生的壓力,遠高于常規不均勻雪載要求值,充分證明天合光能至尊組件670W系列產品有著優秀的抗雪載荷能力。并且,5塊組件不均勻雪載極限強度收斂,體現出優秀的產品質量一致性。
光伏組件的日益高功率化、組件尺寸增大成為趨勢,這對組件的材料、設計和工藝等方面提出了更嚴峻的挑戰;同時,全球氣候變化帶來的強風、強降雪、冰雹等極端天氣,也讓行業上下游對于組件的機械性能提出更高的要求。
在通過5400Pa標準靜態機械載荷、動態機械載荷后,至尊670W組件繼續挑戰不均勻雪載測試,以便更嚴苛評估光伏組件在大雪狀況下的機械性能表現。
雪在組件表面尤其是底端大量堆積時,會造成不均勻壓力。不均勻雪載測試專門評估光伏組件在遇到強降雪時,承受這種不均勻壓力的能力,從而更有效規避將組件產品應用在多降雪地區,進而造成積雪壓力引起的組件失效情況,如邊框彎折或斷裂、背玻不均勻性破裂、安裝系統部分或完全解體等,為組件企業和業主提供最優解決方案。

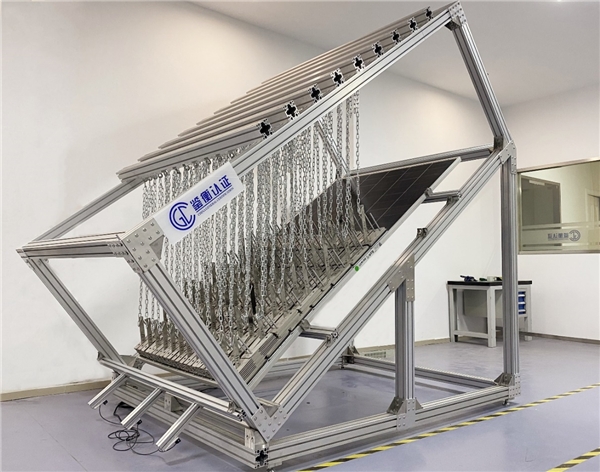

天合光能至尊組件670W系列產品的不均勻雪載測試在鑒衡認證華東光伏檢測中心進行。為了提供更好、更全光伏組件測試服務,CGC經過前期的設備研發、配件選型、技術攻關,實驗室人員技術培訓,已經完全具備針對大尺寸組件IEC 62938:2020不均勻雪載的測試能力。
不同于IEC 61215和IEC 62782的動載和靜載,IEC 62938:2020不均勻雪載測試是一個模擬光伏組件抗雪載荷能力的一個測試標準,屬于差異化應用場景的風險控制,通過實際環境測試模擬組件的抗雪載能力。通過此標準的光伏組件可以體現出兩方面特征值:組件失效時表面堆積的雪荷載值,以及組件在臨界雪荷載統計學下的功率衰減值和電氣安全性能。
IEC 62938:2020不均勻雪載測試原理簡要解析:
光伏組件雪荷載分布圖如下:
L為組件長度,在組件底部2/3l面積范圍內施加第一層雪荷載即SA,在1/2l面積范圍內施加第二層雪荷載即SE,越靠近 組件底部SE就越大,最嚴酷測試角度為37°,由初始值SK=2400Pa開始測試,每階段增加200Pa,直至組件出現失效(如組件破裂、破損,外表面出現永久性形變,機械性缺損等),共重復測試5塊組件并得出每塊組件的臨界雪載荷值,通過統計學計算得出最終的不均勻雪荷載值,以該數值為目標對驗證組件樣品進行最終不均勻雪載測試流程,評價驗證組件的電性能參數、功率衰減和外觀,并出具最終報告。
通過測試數據發現,天合光能的5塊組件的臨界雪載荷均高達6600Pa以上,最高達到7000Pa,遠高于通常對不均勻雪載的要求值。按照平均雪密度0.25g/cm3換算,這相當于2.8米厚的積雪不均勻壓在組件上產生的壓力。
結合天合光能至尊組件的極限載荷能力,按標準引入1.5的安全系數進行最終雪載測試,組件功率衰減僅為0.56%。測試結果充分證明天合光能高功率、高效率、大尺寸電池片的670W至尊組件具備卓越的抗雪載荷能力。
