一座光伏電站一年到底能發多少電?是這座光伏電站持有者(業主)和負責該光伏電站運維的團隊都想弄清楚的問題，作為業主，弄清楚這個問題就有了對運維團隊考核年度發電量的依據，而作為運維團隊，弄清楚這個問題就能知道年度發電量的目標能否完成;
然而，實際上這是一個無解的問題，光伏電站的當年實際發電量與預測發電量總存在著相當大的誤差，這是因?yàn)槊磕甑臍庀髼l件是不同的，無論多么高明的預測也只能預測個大概，不能作為年實際發電量來考核運維團隊，很多業主將這種預測結合上幾個年度的發電量作為考核指標對運維團隊下達考核目標，其實這種做法是毫無意義的，運維團隊迫于業主的強勢，不得不被動地接受，能否完成，到時再說，因此就有了運維中關于“損失電量”的各種扯皮，最后業主和運維雙方既沒有實現目標，又浪費了精力人力。
既然我們不能準確地知道這一年光伏電站到底能發多少電，何不換一種方式去管理我們的電站發電，這就是不管電站一年能發多少電，只要我們的電站的電量損失最小不就行了嗎?
說到電量損失，我們通常只認識到的是設備故障停運造成的電量損失，而實際上這部分的電量損失一是明顯的，二是有限的，說是明顯的是設備故障停運時都能看到的，停運多長時間，損失電量多少可以大致計算出來，說是有限的是設備故障損失電量數量雖大，但時間終究相對于一年是短暫的，因此損失電量是有限的，而另一種損失電量往往是被忽視的，那就是低效光伏組件造成的電量損失，光伏組件作為光伏電站的發電設備，數量眾多，每兆瓦達4千塊左右，一個50兆瓦的光伏電站，有約20萬塊光伏組件，如此之多的光伏組件在經過一段時間運行后必然會出現一些發電能力低下的低效光伏組件，這些低效光伏組件隱藏在組件串中，由于串并聯的損失放大作用(相當于木桶短板效應)，勢必造成整個電站的發電損失，而且隨著運行時間的推移，這種低效光伏組件會越來越多，越來越嚴重，發電損失會越來越大。
低效光伏組件對發電量的損失不像設備故障停用造成的電量損失那么強烈，很難讓人感覺到它的存在，也很難讓人對它所造成的電量損失有一個清醒的認識，但這種溫和的電量損失由于長期存在，因此實際上因低效光伏組件造成的電量損失在光伏電站的所有電量損失中占比才是最大的。
光伏電站業主都很重視設備故障管理，也很重視清洗、除草，只要再把低效光伏組件造成的電量損失找回來，那您的電站就達到了精細化發電管理，想損失電量都難，如此，定目標考核電量還有意義嗎?
光伏電站業主如何把低效光伏組件造成的電量損失找回來?方法很簡單，業主只要擁有一臺DXC-W1便攜式低效光伏組件查找儀即可輕松做到，業主的運維管理人員帶著低效光伏組件查找儀到您的光伏電站抽檢幾個組件串，看里面有沒有低效光伏組件，只要有低效光伏組件就是電站運維人員的責任，因?yàn)檫\(yùn)維人員的職責之一就是排除各種影響發電量的因素;可以根據低效光伏組件的低效程度、數量計算出影響了多少發電量而對運維團隊進行考核，這樣的考核才更實際、更有說服力。
低效光伏組件到底損失了多少發電量?這取決于低效光伏組件的數量和低效程度，數量越多，低效程度越大，損失的發電量就越多，我們使用低效光伏組件查找儀對數個光伏電站做過抽樣查找，發現被查找的組件串中均隱藏著低效光伏組件。
例如，在某光伏電站的一個22塊組件構成的組件串中查到了5塊低效程度不同的光伏組件，該組件串支路發電功率3.265kW，比同并列支路最大發電功率4.883kW的組件串低33.2%!將這6塊組件更換后，發電功率回復正常;
又例如，某光伏電站的一個匯流箱中查到數個組件串都隱藏著低效光伏組件，其中一個組件串中查到了2塊低效光伏組件，當時該組件串發電功率只有1.59kW，更換組件后發電功率上升到2.23kW，組串的發電功率上升了40.25%，排除輻照變化因素，組串的發電功率上升了26.25%，其他含有低效光伏組件的組件串也是大致如此;
再例如，某光伏電站的一個匯流箱中有兩個組串支路含有低效光伏組件，一個組串支路中有4塊低效光伏組件，有3塊發電功率只有62%，還有一塊發電功率為0，整個組件串的發電功率損失達37.96%;另一個組串支路有3塊低效光伏組件，有2塊發電功率只有65%，還有一塊發電功率為0，整個組件串的發電功率損失達29.47%。
低效光伏組件的發電損失不僅僅只是其本身的發電損失，而是導致所在的整個組件串的發電功率損失，其發電功率損失的放大作用類似于木桶的短板效應，例如我們從上面第三個實際例子中可以看到，在一個22塊組件組成的組件串中，4塊低效組件本身的功率損失只占整個組件串的9.7%，而實際組件串的功率損失卻達到了37.96%，其它的實測例子也是如此。
除了使用低效光伏組件查找儀外，用其他更簡單的方法能否在現場查找出低效光伏組件?實踐告訴我們，在電站現場，除了完全不發電的故障組件外，只有使用低效光伏組件查找儀才能快速準確地查找出低效光伏組件，在我們查找出的低效光伏組件中，其外觀正常，大多數無熱斑、隱裂，開路電壓也正常，而有的光伏組件，面板玻璃破碎，背板開裂，但發電效率卻正常。
國內知名光伏電站運維企業-旻投電力發展有限公司，非常注重減少電站發電損失，他們推出的“末尾逆變器排查”措施，意在通過每天對末尾逆變器的排查，找出末尾的原因而加以解決，從而提升發電量，但實際上末尾逆變器的原因大多由于低效組件使然，而苦于沒有低效組件查找儀器，使得這項好的措施沒法得到實質性落實。
因此，在光伏電站發電運維中，使用低效組件查找儀查找出低效光伏組件并加以更換是減少發電損失、提高電站發電量的一個非常重要手段，光伏電站業主應該牢牢抓住這一點，使用低效組件查找儀不定期的抽查您的光伏電站，促使運維團隊兢兢業業、實實在在地做好精細化發電運維工作，才能保證電站收獲最大的發電量。
附：專利產品DXC-W1便攜式低效光伏組件查找儀產品簡介
DXC-W1便攜式低效光伏組件查找儀由1個控制主機和24個測量盒組成(當然，如果一個組串有多少塊組件就用多少個測量盒，最多24)，測量盒通過免破測試針與各組件正負極連接，測量盒的編號與組件編號對應，各測量盒與控制主機之間以無線通訊方式傳輸指令和數據。

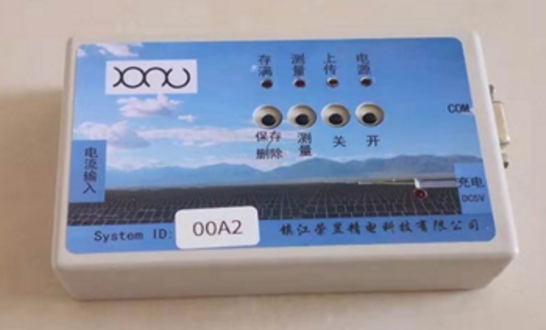

控制主機

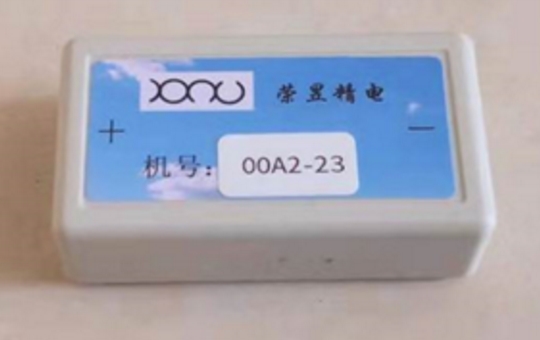

測量盒

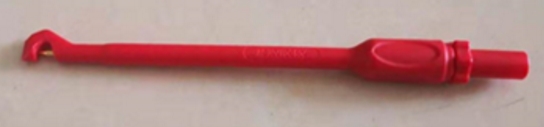

免破測試針

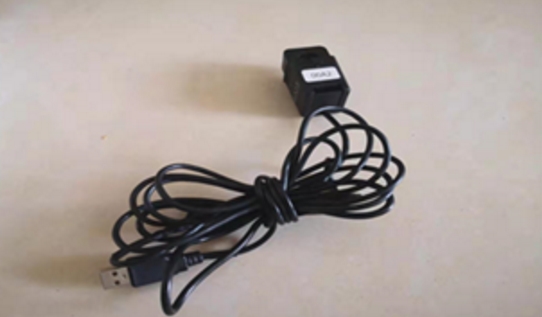

霍爾電流傳感器

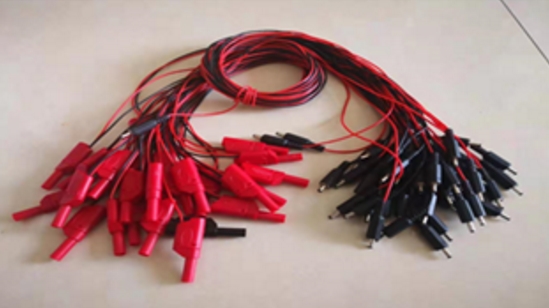

測量線纜組件

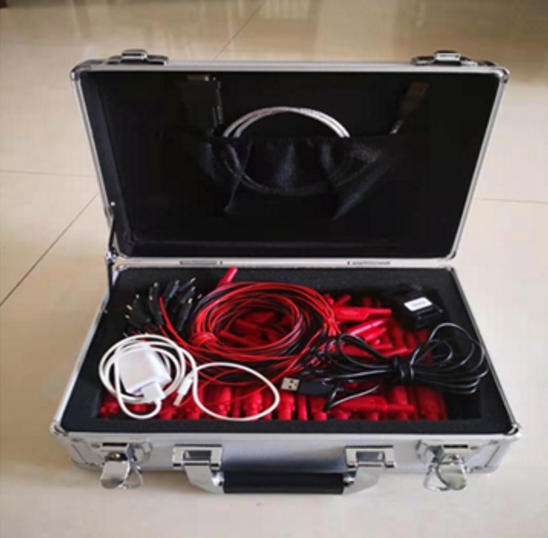

低效組件查找儀全部套件

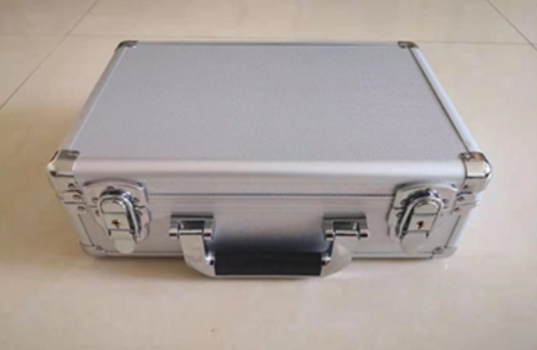

便攜式手提箱存放全部套件
DXC-W1低效光伏組件查找儀使用簡單，將免破測試針刺掛到各組件兩端的連接電纜上，將各測量盒通過測量線纜組件連接相應的免破測試針，將霍爾電流傳感器卡入被測組串電纜再與控制主機連接，控制主機通過串口轉USB與筆記本電腦連接，查找測量連接如下圖所示。
查找低效光伏組件可以在控制主機上通過按鍵操作，也可以在筆記本電腦上操作，在控制主機上按下測量鍵(或在筆記本電腦上輸入測量命令)，控制主機通過無線通訊方式向各測量盒發出測量指令后，各測量盒在同一時刻測量各組件工作電壓，同時主機測量組串的發電電流，然后主機通過無線通訊方式采集各測量盒測得的電壓值，并與組串電流值一起上傳到筆記本電腦，現場即可清晰地看出各組件在同一時刻的發電功率，排除掉遮擋因素，發電功率低者即為低效光伏組件。事后可將保存在查找儀控制主機中的測量數據批量上傳到電腦并導入分析表自動分析出更準確的結果。
控制主機可以保存162個組件串?dāng)?shù)據，當這些數據上傳到電腦中保存后控制主機中的數據即可刪除。
DXC-W1便攜式低效光伏組件查找儀由鎮江榮昱精電科技有限公司研制并生產，包括便攜式手提箱在內的重量為3.6kg，攜帶方便，使用簡單，通過在光伏電站現場對低效光伏組件的實際查找，能快速精準地將組件串中的低效組件查找出來。(聯系電話13912036033。)
|
